מהדקים למוצרי מלגזות מהדקי קצף למלגזה

מאפיינים

1. הוכחה בניית מסגרת אלומיניום זרוע T-beam אלומיניום.
2. מיסב שקופיות זרוע מעולה למשך חיי שירות מורחבים.
3. ראות נהיגה מצוינת.
4. שסתום הידראולי ניווט למהירות זרוע אופטימלית.
5. זרוע דק מעוצבת, קל להתיר ערמה קרובה.

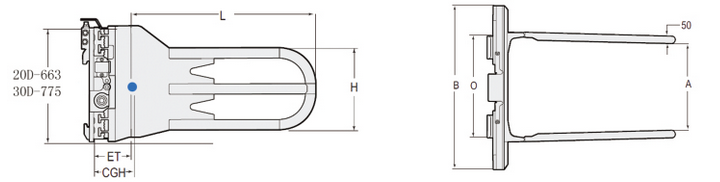

מפרט

הערה

השג את הקיבולת בפועל של המלגזה והקבצים המצורפים מיצרן המלגזות,
שני סטים מעגל שמן נוסף הנדרש למלגזה
טווח זרוע פתוחה הוא המרווח בין שתי קצות הזרועות.
עובי הזרוע "C" הוא שטח הפעולה המבוקש.
אנא צרו קשר עם המכירות של HUAMAI

זרימה ולחץ הידראולי

דוגמניתזרימה הידראולית (L / min)Rec. זרימה הידראולית (L / min)זרימה הידראולית מקסימלית (L / min)דקה לחץ הידראולי (בר)מקסימום לחץ הידראולי (בר)

FMS20D

15

25

25

35

160

FMS30D

15

40

40

35

160

אפשרויות

זרוע גובה ועיבוי
קליפ שמאל וימין זרוע סוג תנועה עצמאי

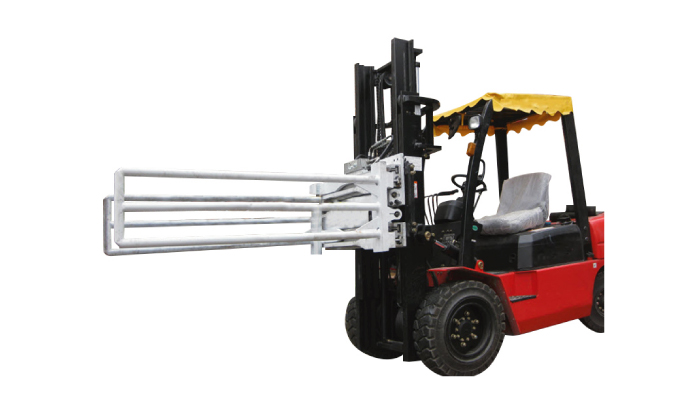

יישום

מלחצני טופס יכולים לטפל ולערום ביעילות ובבטיחות כל סוג של מוצרי כותנה כולל גומי, תעשייה כימית וסיבים כימיים וכו '.

פרטים מהירים

מקום מוצא: פוג'יאן, סין (יבשת)
שם מותג: HUAMAI
מספר דגם: FMS20D-001A
שם מוצר: מהדקי קצף
סוג: FMS20D-001A
כיתת הרכבה: II
טווח פתיחה: 1260-2630 מ"מ
גובה הזרוע: 417 מ"מ
אורך הזרוע: 1040 מ"מ
רוחב המסגרת: 47 מ"מ
עובי אפקטיבי (מ"מ): 127 מ"מ
מרכז הכובד האופקי (מ"מ): 310 מ"מ
מרכז כוח משיכה אנכי CGV (מ"מ): 465 מ"מ

תיאור מוצר

1. זרועות מוכחות ומעוצבות היטב וסרגלי זרוע בצורת T מבטיחים תנועה חלקה ועמידות טובה.

2. שסתום סימון מעוצב במיוחד מספקים הרמת צד ללא הגליל השלישי.

3. מסגרת פרופיל נמוכה להראות מעל המהדק.

4. פרופילי זרוע דקים אך חזקים מבטיחים טיפול מעולה בין עומסים מרווחים היטב.

5. שסתום הידראולי רגנרטיבי למהירות זרוע אופטימלית.

6.2 חתיכות של שסתומי עזר למשאית נחוצים. לחץ עבודה 140bar <לחץ על 180bar.

7. בורג מתאים M18X1.5-74 ° (קעור); קוטר פנימי מומלץ לצינור הידראולי = 10 מ"מ.

8. ניתן להשיג דגמים מסתובבים, דגמים שאינם מרימים צד, זרועות יישום שונות.
